جدول محاسبه کابل با مسافت

در این مطلب به معرفی جدول محاسبه آمپر کابل خواهیم پرداخت. به کمک این جدول بر اساس مسافت، سطح مقطع و جنس مسی و آلومینیومی بودن هادی کابل، پی به شدت جریان مجاز در کابل های برق در سیستم سه فاز با ولتاژ ۳۸۰ ولت خواهیم برد.

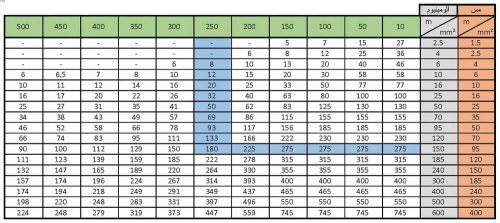

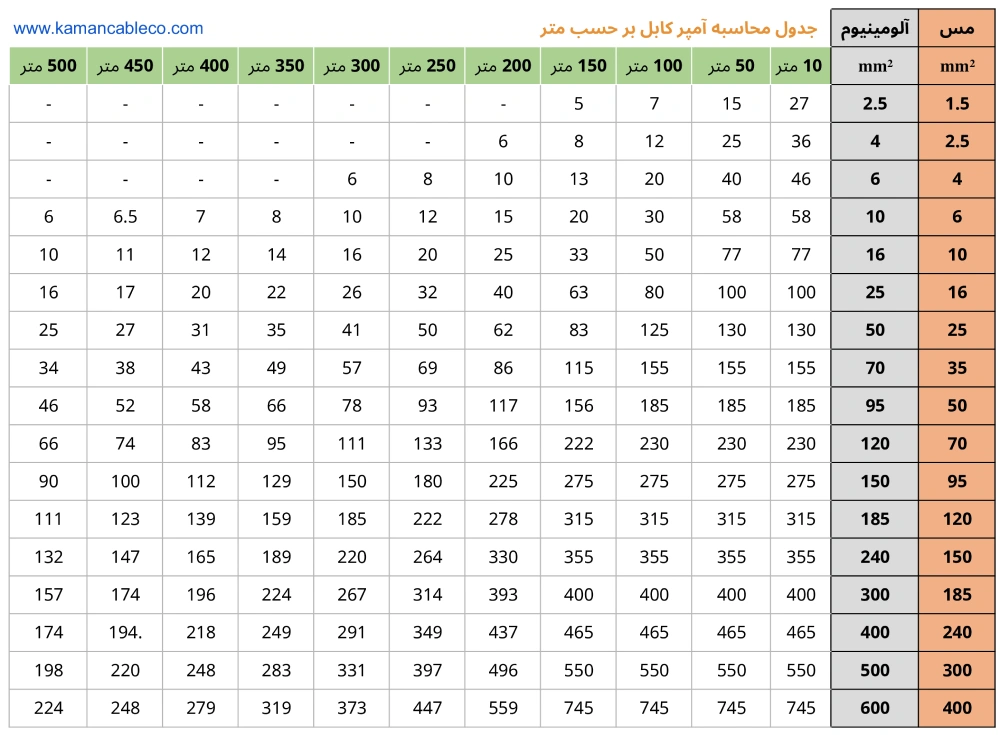

جدول محاسبه کابل (جدول آمپر کابل) سه فاز

همانطور که می دانید اکثر سیمها و کابلها دارای هادی های مسی و آلومینیومی هستند و ما در این نمودار هر دو هادی را بررسی کرده ایم تا بتوانید حداکثر جریان مجاز را بر اساس نوع سیم و کابل خود مشاهده کنید.

برای کسب اطلاعات بیشتر راجع‌به سیم و کابل کلیک نمایید

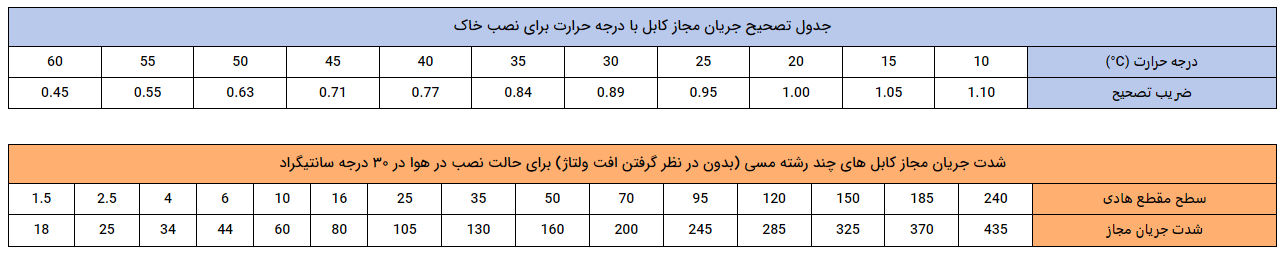

هنگام انتخاب مقطع مناسب، باید نسبت ولتاژ و جریان را در نظر گرفت. البته، برای مسافت های طولانی، افت برق یک مسئله اصلی است. هر دو عامل در جدول بالا در نظر گرفته شده است. حداکثر جریان مجاز در هر ردیف از جدول بالا در محیط زیر دمای 20 درجه است و در صورت تغییر دما حداکثر جریان مجاز برای هر ردیف مطابق جدول زیر باید آن را تغییر داد.

جهت اطلاع از آخرین قیمت سیم برق وارد شوید

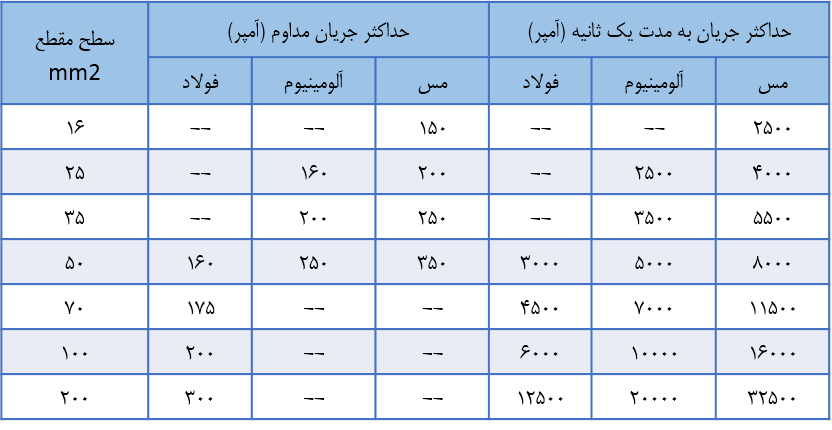

جدول کابل افشان

برای کسب اطلاعات کامل راجع‌به قیمت کابل افشان و انواع آن کلیک نمایید

جدول آمپر کابل (Cable amp table) به زبان ساده

جدول ampacity کابل (که گاهی اوقات به عنوان “جدول تقویت کننده کابل” نیز شناخته می شود) نمودار یا سند مرجعی است که اطلاعاتی در مورد رتبه بندی های توصیه شده برای انواع و اندازه های مختلف کابل های برق ارائه می دهد. درجه قدرت یک کابل به حداکثر مقدار جریان الکتریکی اشاره دارد که کابل می تواند بدون گرم شدن بیش از حد یا آسیب دیدن آن را با خیال راحت حمل کند.

جداول ampacity کابل معمولاً اندازه ها و انواع کابل ها را همراه با رتبه بندی های مربوط به ampacity آنها ذکر می کند که بر اساس عواملی مانند نوع عایق کابل، مواد هادی آن، دمای محیط و شرایط نصب است. اطلاعات موجود در این جداول برای تعیین اندازه و نوع کابل مناسب برای استفاده در یک کاربرد الکتریکی خاص بسیار مهم است تا اطمینان حاصل شود که کابل می تواند بار الکتریکی مورد نیاز را به طور ایمن و قابل اطمینان تحمل کند.

توجه به این نکته مهم است که جداول توان کابل فقط باید به عنوان مرجع استفاده شود و اینکه طبقه بندی ویژه برای یک کابل مشخص ممکن است به عوامل دیگری مانند طول کابل، وجود سایر کابل های نزدیک یا منابع بستگی داشته باشد. گرما، و کدهای الکتریکی و مقررات خاص که برای نصب اعمال می شود. همیشه بهترین کار این است که با یک برقکار یا مهندس واجد شرایط مشورت کنید تا مطمئن شوید که اندازه و نوع کابل مناسب برای یک کاربرد الکتریکی انتخاب شده است.

اگر به دنبال خرید سیم و کابل با کیفیت و با قیمت مناسب هستید، نمایندگی کابل کمان یکی از بهترین گزینه های پیش روی شما است.

نکات مهم درباره جدول جریان مجاز کابل

مطمئناً، در اینجا چند نکته اضافی وجود دارد که باید هنگام کار با جداول ampacity کابل در نظر بگیرید:

الف) جداول ampacity کابل معمولاً برای شرایط مختلف نصب، مانند دماهای مختلف محیط یا روش‌های نصب، رتبه‌بندی‌های آمپر ارائه می‌دهند. مهم است که بر اساس شرایط نصب و راه اندازی خاص، رتبه بندی مناسبی را انتخاب کنید تا اطمینان حاصل شود که کابل می تواند با خیال راحت بار الکتریکی را تحمل کند.

ب) رتبه‌بندی‌های ظرفیت بر اساس این فرض است که کابل مطابق با کدها و استانداردهای مربوط نصب شده است. اگر کابل به گونه ای نصب شده باشد که از این الزامات منحرف شود، ممکن است ظرفیت واقعی کابل کمتر از آنچه در جدول ذکر شده است باشد.

ج) جداول آمپر کابل به طور معمول رتبه بندی های ampacity را برای هادی های مسی و آلومینیومی ارائه می دهد. به دلیل مقاومت بالاتر آلومینیوم، به دلیل مقاومت بیشتر هادی‌های آلومینیومی معمولاً از هادی‌های مسی کم‌تر است.

د) در برخی موارد، ظرفیت کابل ممکن است توسط عواملی غیر از توانایی کابل در حمل ایمن جریان، مانند افت ولتاژ یا اتلاف برق، محدود شود. در نظر گرفتن این عوامل علاوه بر ظرفیت کابل هنگام طراحی یک سیستم الکتریکی مهم است.

ه) جداول ampacity کابل ممکن است بسته به منبع خاص یا استاندارد مورد استفاده کمی متفاوت باشد. مهم است که از یک منبع معتبر استفاده کنید و اطمینان حاصل کنید که جدول مورد استفاده برای کاربرد و شرایط نصب خاص مناسب است.

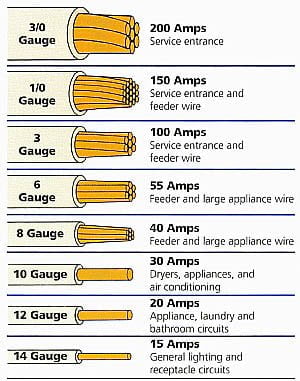

مثالی برای جدول آمپر سیم

این جدول رتبه بندی های پیشنهادی آمپر برای اندازه های مختلف کابل های الکتریکی با هادی های مسی در دمای 20 درجه سانتیگراد را نشان می دهد. در جدول، نوع کابل، سطح مقطع هادی بر حسب میلی‌متر مربع و رتبه‌بندی متناظر بر حسب آمپر آمده است. به عنوان مثال، “سیم 2” در جدول زیر با سطح مقطع 2.5 میلی متر مربع دارای درجه آمپر توصیه شده 21 آمپر است.

توجه به این نکته مهم است که این فقط یک مثال ساده است و جداول ظرفیت کابل واقعی ممکن است شامل اطلاعات و فاکتورهای اضافی بسته به کاربرد خاص و شرایط نصب باشد.

نتیجه گیری

به طور خلاصه، جدول توان سیم ابزار مفیدی برای انتخاب اندازه سیم مناسب برای یک کاربرد الکتریکی معین، با در نظر گرفتن عواملی مانند اندازه سیم، نوع عایق، و الزامات خاص کاربرد است.
