استاندارد رنگ سیم های برق در ایران ، نقش حیاتی در ایمنی و کارایی سیستمهای الکتریکی ایفا میکنند. در ایران، این استانداردها به منظور جلوگیری از اشتباهات و حوادث ناگوار در نصب و نگهداری تجهیزات الکتریکی تدوین شدهاند. با توجه به اهمیت روزافزون انرژی الکتریکی در زندگی روزمره و صنعتی، آشنایی با این استانداردها برای مهندسان، تکنسینها و حتی کاربران عادی ضروری است. بررسی استانداردهای رنگ سیمهای برق اهمیت و کاربرد هر یک از رنگها را برای افرادی که با آنها در ارتباط هستند نمایان میکند.
استاندارد رنگ سیم های برق در ایران
استاندارد رنگ سیمهای برق، به منظور افزایش ایمنی و سهولت در شناسایی و تعمیرات برقکشی ساختمانها تدوین شده است. این استانداردها به برقکاران کمک میکند تا به راحتی وظیفه هر سیم را تشخیص دهند و از اشتباهات احتمالی جلوگیری کنند. در ادامه، به بررسی استاندارد رنگ سیمهای برق در ایران میپردازیم:
1. سیم فاز (Phase or Live):
- رنگهای استاندارد: سیاه، قرمز، آبی
- وظیفه: سیم فاز حامل جریان برق از منبع تغذیه به بار (مصرفکننده) است. در وسایل خانگی و صنعتی، این سیم معمولاً برای تأمین انرژی وسایل الکتریکی و دستگاهها استفاده میشود. این سیم به سه دسته فاز ۱، فاز ۲ و فاز ۳ تقسیم میشوند.رنگ استاندارد سیم های برق فاز ۱ به رنگ سیاه، فاز ۲ قرمز و فاز ۳ آبیرنگ است.به دلیل حمل جریان الکتریکی فعال باید با رنگهای قابل شناسایی مشخص شود.
- اهمیت: تفکیک سیم فاز از سایر سیمها برای جلوگیری از بروز برقگرفتگی و ایجاد خطر در حین نصب و تعمیر بسیار ضروری است.
2. سیم نول (Neutral):
- رنگ استاندارد: آبی
- وظیفه: سیم نول یا سیم “بازگشتی” به منظور بازگشت جریان از بار به منبع تغذیه استفاده میشود. این سیم ارتباط میان مصرفکننده و منابع تغذیه را برقرار میکند. در بیشتر دستگاه های برقی خانگی و صنعتی،براساس استاندارد رنگ بندی سیم های برق رنگ آبی به سیم نول اختصاص یافته است.
- اهمیت: این رنگ مشخصکننده سیم نول بوده و برای جلوگیری از اشتباه در شناسایی سیمها و اطمینان از اتصال صحیح به سیستم برق استفاده میشود.

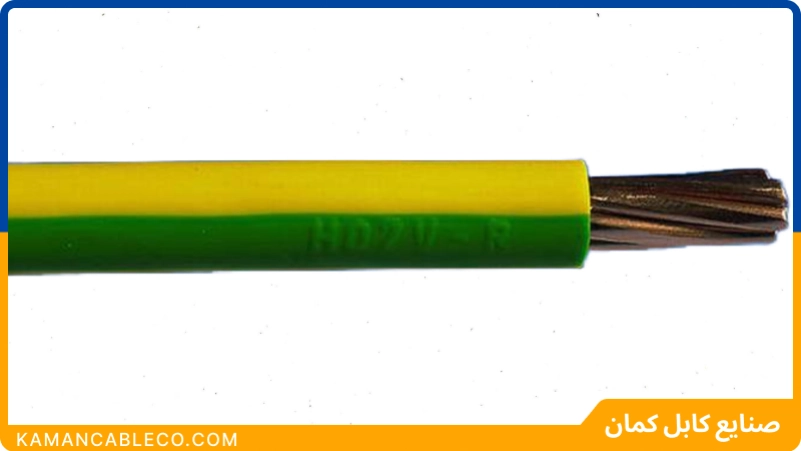

3. سیم ارت (Ground or Earth):
- رنگ استاندارد: سبز و زرد (ترکیب این دو رنگ)
- وظیفه: سیم ارت به منظور اتصال لوازم برقی به زمین طراحی شده است. وظیفه اصلی آن ایجاد یک مسیر امن برای جریانهای اضافی یا نشت جریان به زمین است. این سیم نقش حیاتی در ایمنی افراد و تجهیزات الکتریکی دارد.
- اهمیت: سیم ارت با رنگ سبز و زرد مشخص میشود تا به راحتی از سایر سیمها تمایز یابد. باید توجه کرد که اگر فقط یک رنگ سبز یا فقط یک رنگ زرد استفاده شود، این رنگها به تنهایی برای سیم ارت مجاز نیستند. باید همیشه ترکیب سبز و زرد استفاده شود.این سیم در مواقع بروز مشکلات برقگرفتگی یا نشت جریان به زمین، کمک میکند تا خطرات ناشی از برقگرفتگی و آتشسوزی کاهش یابد.
5. کابلهای چند رشتهای
- کابل دو رشتهای: یک رشته سیم فاز (سیاه یا قرمز) و یک رشته سیم نول (آبی).
- کابل سه رشتهای: یک رشته سیم فاز (قرمز یا سیاه)، یک رشته سیم نول (آبی) و یک رشته سیم ارت (سبز و زرد).
- کابلهای بیشتری از سه رشته: در صورتی که تعداد رشتهها بیشتر باشد، برای شناسایی هر سیم فاز از رنگهای مختلف (مثل قهوهای، سیاه، قرمز، نارنجی و …) استفاده میشود.
- نکته: باید تاکید شود که در کابلهای چند رشتهای، ترکیب رنگهای مختلف برای شناسایی صحیح سیمها ضروری است.
استانداردهای بینالمللی و هماهنگی با آنها
استاندارد رنگ سیم های برق در ایران، علاوه بر تطابق با نیازهای محلی، با برخی از استانداردهای بینالمللی نیز هماهنگ هستند. برخی از این استانداردها عبارتند از:
- استاندارد IEC (کمیته بینالمللی الکتروتکنیک): استاندارد IEC برای رنگبندی سیمها در بسیاری از کشورهای جهان استفاده میشود و اصول کلی آن مشابه استانداردهای ایران است.
- استاندارد NEC (National Electrical Code):این استاندارد در ایالات متحده رایج است و معمولاً با استانداردهای ایران همخوانی دارد.
4 نکته مهم در استفاده از رنگهای سیم برق
- رعایت استاندارد رنگ سیم : هنگام نصب و تعمیرات سیمکشی، رعایت رنگهای استاندارد برای جلوگیری از اشتباهات و اطمینان از ایمنی الزامی است.
- مراقبت از رنگ عایق سیمها: رنگ عایق سیمها ممکن است با گذر زمان تغییر کند. در صورت آسیب دیدن عایق، بهتر است سیمها را تعویض کنید.
- درک نقش هر سیم: هر رنگ سیم نقش خاص خود را در سیستم ایفا میکند. آشنایی با عملکرد هر سیم و رعایت اصول ایمنی میتواند از خطرات جلوگیری کند.
- در صورت نیاز به سیمکشی جدید، از سیمهای استاندارد استفاده کنید: در پروژههای جدید، بهتر است از سیمهای با رنگبندی استاندارد و تأسیسات برقی مطابق با مقررات ایمنی استفاده شود.
